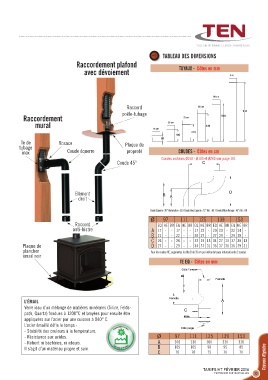

Page 35 - Couverture TEN 2016

TOLERIE EMAILLERIE NANTAISE
A TABLEAU DES DIMENSIONS
Raccordement plafond

avec dévoiement TUYAUX - Côtes en mm

Raccord
poêle-tubage
Raccordement
mural

Té de Rosace Plaque de
tubage
inox Coude équerre propreté COUDES - Côtes en cm
Coudes secteurs Ø150 - Ø180 et Ø200 voir page 101
Coude 45°

Elément
droit

Coude Equerre : 90° Abréviation : EQ / Coude Hors Equerre : 72° Abr. : HE / Coude Bâton Rompu : 45° Abr. : BR
Ø 97 111 125 139 153
Raccord EQ HE BR EQ HE BR EQ HE BR EQ HE BR EQ HE BR
anti-bistre A 17 - - 17 - - 17 22 - 20 23 - 22 24 -
B 21 - - 22 - - 26 27 - 27 29 - 29 30 -
C 26 - - 28 - - 32 25 13 34 27 13 37 30 13
Plaque de D 27 - - 29 - - 34 37 31 35 37 31 36 39 31
plancher Pour les coudes HE, augmentez la côte D de 35 cm par mètre de tuyau intercalé entre 2 coudes.
Pour les coudes HE, augmentez la côte D de 35 cm par mètre de tuyau intercalé entre 2 coudes.
émail noir
TE EQ - Côtes en mm

L’ÉMAIL
Verre issu d’un mélange de matières minérales (Silice, Felds-
path, Quartz) fondues à 1200°C et broyées pour ensuite être
appliquées sur l’acier par une cuisson à 840° C.
L’acier émaillé défie le temps :
- Stabilité des couleurs à la température.
- Résistance aux acides. Ø 97 111 125 139 153
- Retient ni bactéries, ni odeurs. A 300 330 300 330 330
Il s’agit d’un matériau propre et sain. B 105 105 90 95 85
C 70 70 75 70 70 Tuyaux Rigides

TARIFS HT FÉVRIER 2016
33
PHOTOS NON CONTRACTUELLES 33
